Surge Counter (SC25d)

Minimum discharge 8/20µs pada arus 250 A
Maximum discharge 8/20µs pada arus 100 kA
Minimum impulse 10/350µs pada arus discharge 250 A
Maximum impulse 10/350µs pada arus discharge 100 kA

Choose file

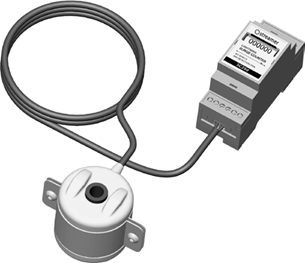

Streamer Electric Lightning Strike Counter didesain untuk menghitung jumlah sambaran petir berdasarkan arus yang mengalir dalam konduktor / kabel.

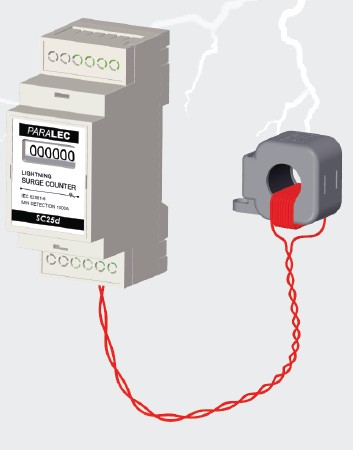

Surge Counter dapat dipasang pada kabel pentanahan bahkan pada instalasi yang sudah ada, dengan kemudahan pemasangan split core (CT / Current Transformer).

Counter dengan frame DIN untuk pemasangan pada railing DIN, dengan jarak hingga 20 meter dari titik pengukuran atau pemasangan CT.

CT (Current Transformer) dan kabel penghubung tersedia dalam 2 versi: Indoor (dalam ruangan) dan Outdoor dengan kategori IP68.

Fitur Utama

Pemantauan peralatan proteksi petir: penangkal petir, surge arrester, SPD, kabel pentanahan, batang pentanahan;
Performa pengukuran tinggi: mendeteksi arus mulai dari 250A hingga 100kA;
Menghitung impuls petir yang terpisah lebih dari 50ms;
Perangkat untuk dalam ruangan: IP42;
Versi luar ruangan yang tangguh dari current transformer (CT) inti belah dengan perlindungan IP68;
Bebas perawatan: self-powered, tanpa baterai;
Instalasi kabel mudah: mendukung diameter kabel 5 hingga 25mm;
Panjang kabel hingga 20 meter.

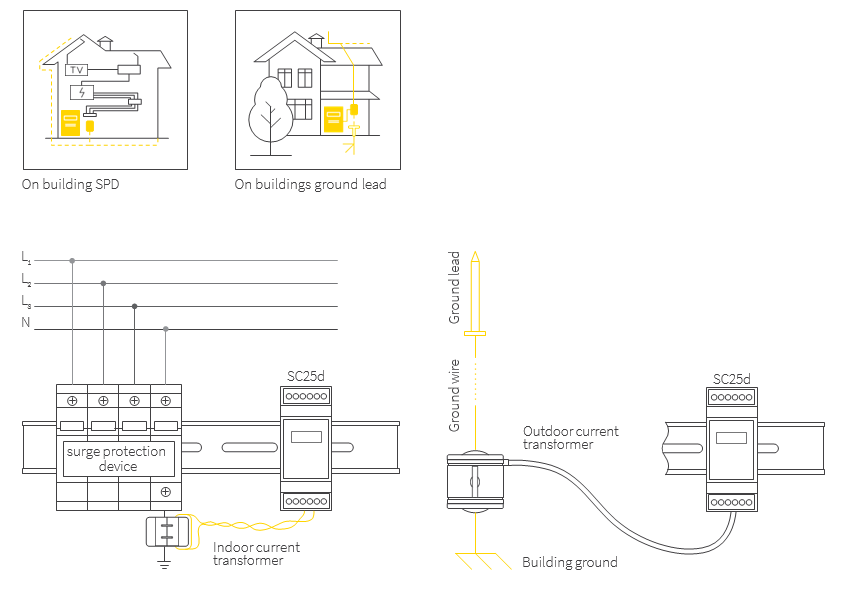

Instalasi

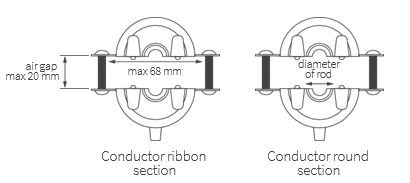

Karakteristik Split Core (CT)

	Air gap, mm	0	2	4	6	10	15	20
	Diameter konduktor,mm	<16	16,1	16,5	17,1	18,8	21,9	25,6
Arus pelepasan minimum, 8/20 µs A
Panjang kabel (CT ke counter)	3 m	250	350	450	500	600	650	700
	10 m	250	370	500	600	700	800	900
	20 m	320	400	600	700	900	1000	1000

	CT indoor	CT outdoor
Diameter konduktor	<13 mm	<25,6 mm
Air gap adjustment	Tidak	Untuk menjepit konduktor diameter > 16 mm

Arus pelepasan minimum, 8/20 µs A
Panjang kabel	CT indoor	CT outdoor
3 m	300	250
10 m	400	250
20 m	1000	320

Karakteristik Teknikal

Koneksi Pembumian

Diameter kabel grounding (konduktor)	versi outdoor: 5-16 mm versi indoor: 2-12 mm
Panjang kabel koneksi CT dengan counter	3 m, 10 m, 20 m
Pemasangan / Instalasi pada konduktor	terpasang paralel - dijepit (clamp)

Lightning Event Counter

Jumlah total digit pada counter	6 digit (non-resetable)
Tipe display	Mekanikal
Arus puncak pelepasan minimum yang terdeteksi – gelombang 8/20 µs (IEC 62561-6)	CT outdoor: 250 A CT indoor: 300 A
Arus puncak pelepasan maksimum yang terdeteksi – gelombang 10/350 µs (IEC 62561-6)	100 kA
Pencatatan sambaran minimum	>2 counts / sec
Waktu minimum antar sambaran	50 ms
Penurunan tengangan pada terminal	<1 V
Kemampuan menahan arus jangka panjang	2500 A selama 4 ms
Kemampuan menahan arus tinggi	100 kA
Frekuensi	47 - 63 Hz
Catu daya baterai	Tidak
Self-powered	Ya

Batasan Kondisi Lingkungan

Temperatur	Kelas C2: -40 - +70 °C
Tingkat perlindungan	Versi outdoor: IP68 Versi indoor: IP65
Altitude	2000 mdpl
Tekanan atmosfir	70 - 106 kPa
Standard	IEC 62561-6:2018
Label termasuk	Versi hardware, serial number, batch manufaktur
Tipe Surge Counter berdasarkan IEC 62561-6:2018	Tipe 1 dan Tipe 2
