FIPRES - Pencegahan Kebakaran / Panas berlebih


 Keuntungan Utama

  • Kontrol sepanjang waktu dari titik alarm di panel listrik LV dan MV dengan konfigurasi apa pun.
  • Mendeteksi titik alarm jauh sebelum situasi berbahaya muncul, sehingga menghindari kerusakan properti, gangguan produksi, dan ancaman terhadap keselamatan.
  • Meningkatkan keamanan peralatan dan keandalan operasional.
  • Dapat diintegrasikan ke dalam SCADA / BMS dan sistem alarm lokal.
  • Instalasi cepat dan mudah bahkan untuk sistem yang sudah ada.

Masalah

Setiap tahun kebakaran menyebabkan kerusakan besar pada semua jenis benda, milik umum dan pribadi. Hal ini dapat menyebabkan insiden yang mengancam jiwa dan kerugian besar karena kerusakan properti aset, pemadaman listrik, kerugian produksi, dan peluang bisnis yang terlewatkan. Statistik global menunjukkan bahwa sekitar 30% kebakaran disebabkan oleh gangguan listrik:

- 25% kebakaran di gedung-gedung disebabkan oleh gangguan listrik menurut European Fire Academy (EFA).

- 32% kebakaran di Jerman disebabkan oleh gangguan listrik, menurut Asosiasi Asuransi Jerman.

- $ 3,2 miliar - Kerugian tahunan yang disebabkan oleh kebakaran akibat listrik di AS dan Eropa, menurut National Fire Protection Association (NFPA) dan European Fire Safety Alliance (EFSA).

Sebenarnya, penyebab paling umum dari kebakaran dan kerusakan peralatan pada panel listrik adalah koneksi yang kendor, terutama yang lokal. Sambungan dapat dilonggarkan karena torsi yang salah selama perakitan, getaran konstan, korosi atau keausan mekanis pada kontak bergerak seperti kontak pemutus sirkuit yang dapat ditarik. Alasan lain yang dapat menyebabkan penurunan kondisi kontak adalah perubahan suhu di siang hari. Pemanasan pada arus tinggi dan pendinginan pada arus rendah menyebabkan kontak mengembang dan berkompresi, yang dapat menyebabkan hilangnya kontak. Dan bahkan jika koneksi yang tidak cukup kencang masih dapat memberikan tingkat keandalan mekanisnya yang dapat diterima, itu menurunkan keandalan listrik dan termal:

1. Segera setelah koneksi dilonggarkan, resistansinya sendiri meningkat. Ini disebabkan oleh permukaan kontak yang longgar (Bolt / Busbar, Cable lug / Busbar, dll.). Resistensi ini menyebabkan kontak memanas.

2. Pemanasan karena peningkatan resistensi mendorong terjadinya oksidasi (yang terjadi lebih cepat pada suhu yang lebih tinggi).

3. Oksidasi menutupi kontak dengan lapisan oksida, dan ketahanannya jauh lebih tinggi daripada basic logam.

4. Kerusakan termal yang terjadi menyebabkan kegagalan koneksi total. Akibatnya, kontak itu terbakar atau menyebabkan kebakaran listrik di kompartemen.


FIPRES. Bagaimana cara kerjanya

FIPRES beroperasi berdasarkan prinsip deteksi dini. Karena biasanya kebakaran dimulai dengan melelehnya isolasi kabel, yang merupakan titik terlemah dalam hal ketahanan suhu. Tergantung pada bahan dan ketebalannya, biasanya ada 2 suhu kritis untuk isolasi kabel: 200 °C ketika isolasi memburuk, dan 280 ° C ketika bahan isolasi mulai meleleh dan berasap. FIPRES beroperasi jauh di bawah suhu ini dan mendeteksi panas berlebih dalam kisaran 80 ... 130 °C, yang merupakan suhu abnormal untuk peralatan listrik, bahkan jauh sebelum terjadinya situasi berbahaya terjadi.

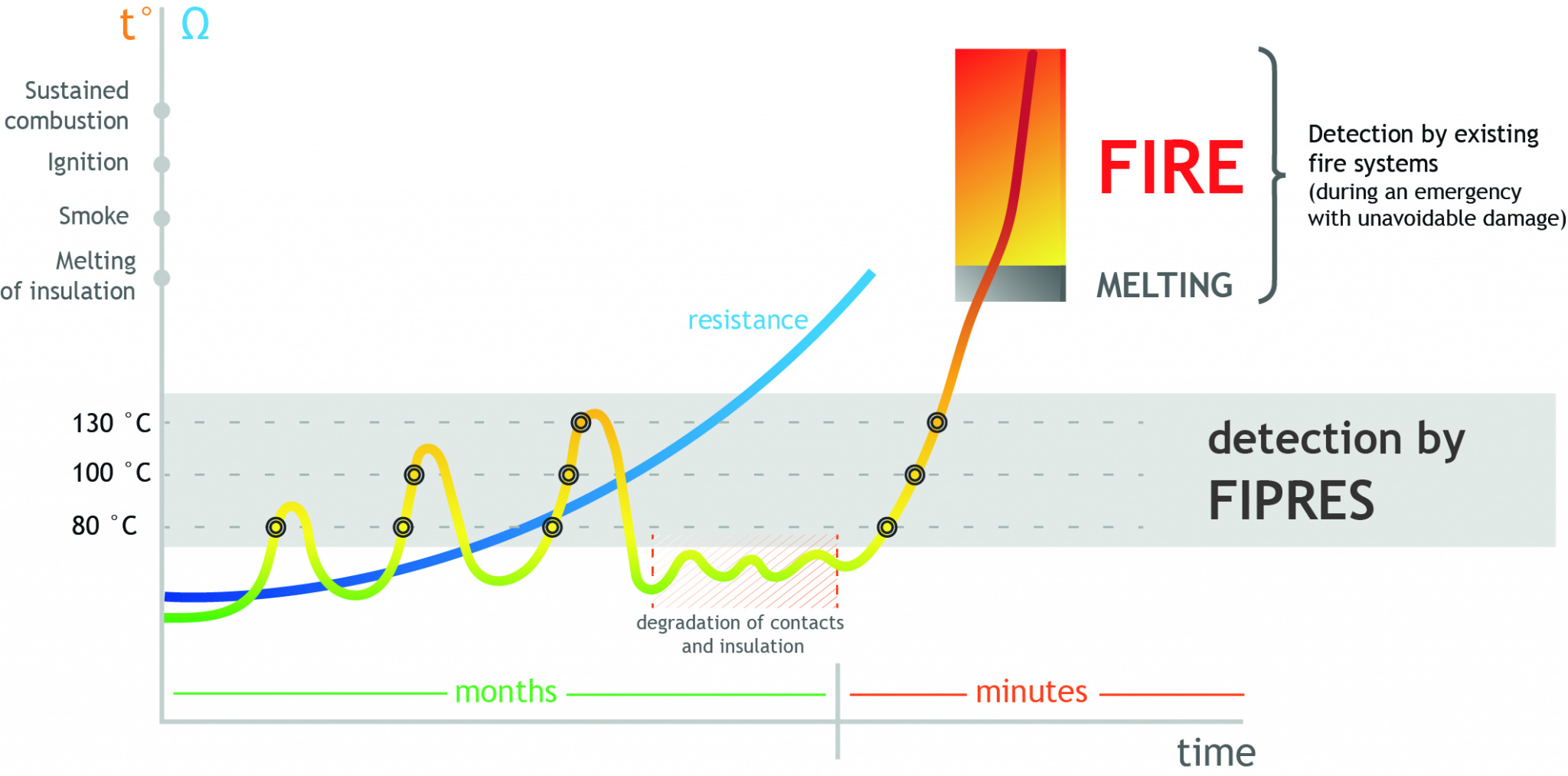

Skenario kebakaran secara umum di dalam panel listrik ditunjukkan di bawah ini:


Teknologi ini melibatkan penerapan penempatan label termosensitif berperekat ( rFPT) ke titik koneksi (kontak bus, lug kabel, kontak sakelar, sekering, trafo arus, dll.) di dalam panel listrik tegangan rendah atau menengah dengan konfigurasi apa pun.

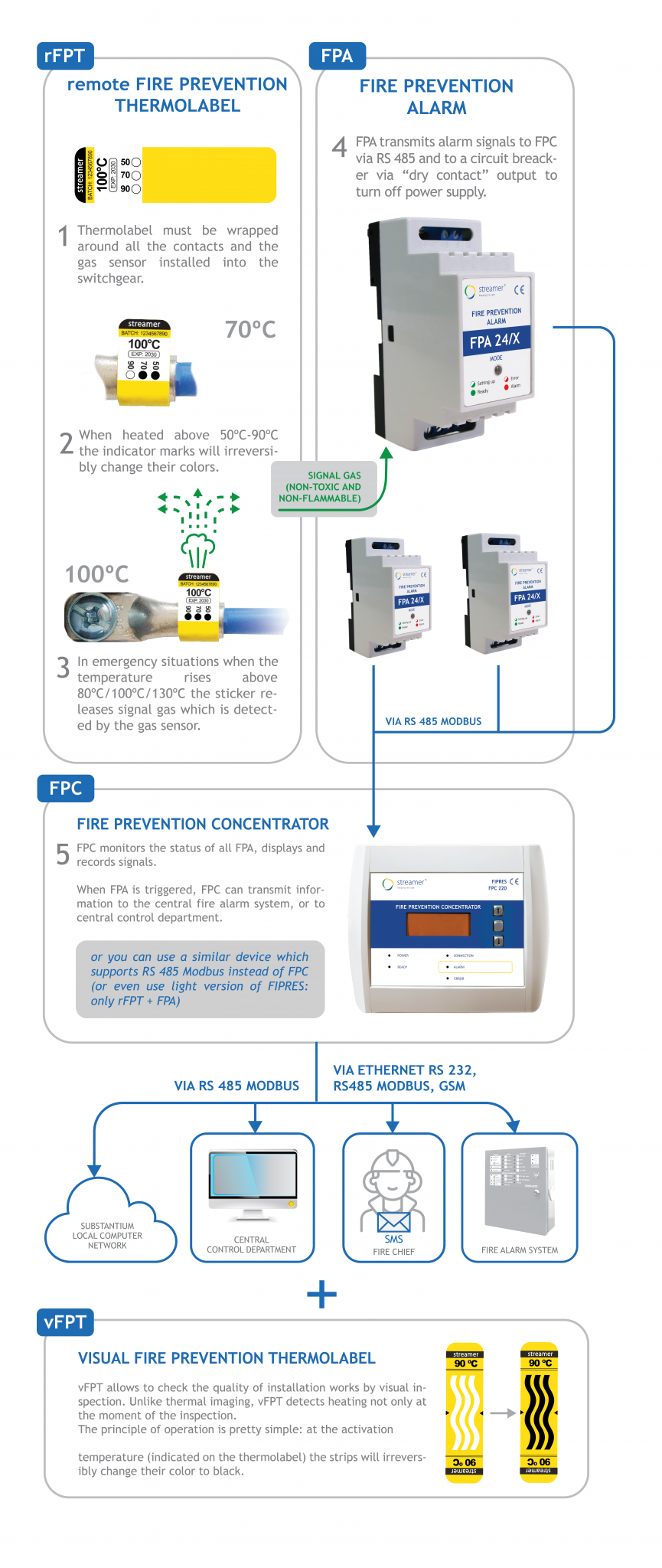

Label termal pencegahan kebakaran jarak jauh (rFPT)


1. rFPT harus dililitkan di sekitar kabel / busbar di dekat titik kontak. Sensor gas harus dipasang di tempat yang sama.

2. Setiap label rFPT memiliki titik indikasi termal dengan 3 tingkat indikasi. Ketika kontak dipanaskan di atas 50 ° / 70 ° / 90 ° C, titik indikasi termal berubah warna menjadi hitam secara permanen. Ini memberi tim inspeksi indikasi yang jelas tentang suhu yang telah dicapai sejak label dipasang.

3. Dalam situasi darurat, ketika suhu naik di atas 80 ° / 100 ° / 130 ° C, label melepaskan gas sinyal yang terdeteksi oleh sensor gas.


Ketika kontak mencapai suhu aktivasi rFPT, label melepaskan sinyal gas yang tidak beracun dan tidak mudah terbakar yang dideteksi oleh sensor gas khusus yang terletak di kompartemen yang sama dengan label rFPT. Segera setelah itu, sistem alarm mengirimkan sinyal ALARM ke sistem SCADA atau BMS melalui Modbus atau ke sistem eksternal lainnya melalui output tipe "kontak kering".

Sensor gas FPA (AK)


4. Setelah mendeteksi sinyal gas, alarm kebakaran beralih ke mode ALARM dan mengirimkan sinyal ke sistem SCADA atau BMS melalui Modbus RTU atau ke sistem sinyal lokal menggunakan output tipe "kontak kering". Alarm ini dapat dipasang pada panel listrik baik tegangan rendah maupun menengah.ъ


Konsentrator Anti Kebakaran

5. Konsentrator anti kebakaran memantau status hingga 32 alarm, menampilkan dan merekam sinyal alarm. Ketika sistem alarm dipicu, konsentrator mengirimkan informasi ke sistem alarm kebakaran pusat, SCADA atau BMS. Sistem alarm memiliki speaker untuk notifikasi suara

Anda dapat menggunakan perangkat serupa yang mendukung interface Modbus RS 485 alih-alih sistem alarm (atau bahkan menggunakan versi sederhana FIPRES: hanya rFPT + sistem alarm. Dalam hal ini, sistem alarm mengirimkan sinyal langsung ke SCADA / BMS)



Perbandingan teknis dengan kontrol pencitraan termal

Pemeriksaan reguler terhadap sambungan kontak sulit dilakukan karena jumlahnya yang banyak, operasi yang konstan di tegangan yang rendah dan seringkali karena kurangnya akses untuk pemeriksaan. Metode yang paling populer, yaitu pemeriksaan termografi inframerah terjadwal, memiliki sejumlah kelemahan yang signifikan.


  • Beroperasi sepanjang waktu.
  • Pengujian peralatan dalam selungkup tertutup (tahan ledakan).
  • Memeriksa semua lokasi sekaligus
  • Tidak tergantung pada faktor manusia.



  • Beroperasi hanya selama pemeriksaan
  • Pengujian peralatan dalam selungkup tertutup (tahan ledakan) tidak dapat dilakukan.
  • Beban pada saat pemeriksaan harus minimal 60% untuk melihat titik lemah.
  • Tergantung pada faktor manusia.
  • Berbahaya bagi personel, karena pemeriksaan harus dilakukan di dekat peralatan listrik di bertegangan.




Area Penerapan

FIPRES dapat digunakan dalam:

  • Panel listrik tegangan rendah/menengah
  • Sel switchgear
  • Semua peralatan listrik, termasuk peralatan di rumah tahan ledakan

Untuk mendapatkan lebih banyak contoh, lihat album solusi standar kami. Jika Anda tidak menemukan peralatan Anda di sana, tolong hubungi kami.
